Класс 1.7.2.4. Модули защиты и индикации к реле показать подробное описание ...

Найдено компонентов: 61
Фото Наименование Произв./Артикул Ед. изм Цена Знак вопроса В корзину
Модуль защиты RXM 041FU7 RC-цепь, 110..240В [AC], к розеткам RXM, RPZ F1, RPZ F2 Schneider Electric / RXM041FU7
211,80  RUB
Добавлен в документ
Модуль защиты RUW 241P7 RC-цепь, 110..240В [AC], к розеткам RPZ F3, RPZ F4 Schneider Electric / RUW241P7
299,40  RUB
Добавлен в документ
Модуль защиты CR-P/M 22 диод (A1+), 6..220В [DC], к розеткам CR-M, CR-P ABB / 1SVR405651R0000
130,74  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-P/M 42V зеленый LED + диод (A1+), 6..24В [DC], к розеткам CR-M, CR-P ABB / 1SVR405652R1000
259,44  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-P/M 42BV зеленый LED + диод (A1+), 24..60В [DC], к розеткам CR-M, CR-P ABB / 1SVR405652R4100
352,42  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-P/M 42CV зеленый LED + диод (A1+), 110В [DC], к розеткам CR-M, CR-P ABB / 1SVR405652R9100
397,25  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль защиты CR-P/M 52B RC-цепь, 6..24В [AC], к розеткам CR-M, CR-P ABB / 1SVR405653R0000
323,56  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль защиты CR-P/M 52C RC-цепь, 110..230В [AC], к розеткам CR-M, CR-P ABB / 1SVR405653R1000
322,01  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-P/M 62V зеленый LED + диод (A1+ для DC), 6..24В [AC/DC], к розеткам CR-M, CR-P ABB / 1SVR405654R1000
306,08  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-P/M 92 красный LED + диод (A1+ для DC), 110В [DC], 110..230В [AC], к розеткам CR-M, CR-P ABB / 1SVR405654R0100
306,08  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-P/M 62C красный LED + варистор (A1+ для DC), 6..24В [AC/DC], к розеткам CR-M, CR-P ABB / 1SVR405655R0000
432,48  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-P/M 62D красный LED + варистор (A1+ для DC), 24..60В [AC/DC], к розеткам CR-M, CR-P ABB / 1SVR405655R4000
567,01  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-P/M 62DV зеленый LED + варистор (A1+ для DC), 24..60В [AC/DC], к розеткам CR-M, CR-P ABB / 1SVR405655R4100
624,68  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-P/M 92CV зеленый LED + варистор (A1+ для DC), 110В [DC], 110..230В [AC], к розеткам CR-M, CR-P ABB / 1SVR405655R1100
453,58  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль защиты CR-P/M 72A варистор, 115В [AC], к розеткам CR-M, CR-P ABB / 1SVR405656R1000
307,56  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль защиты CR-P/M 82 варистор, 230В [AC], к розеткам CR-M, CR-P ABB / 1SVR405656R2000
312,44  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-U 41V зеленый LED + диод (A1+), 6..24В [DC], к розеткам CR-U ABB / 1SVR405662R1000
307,56  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль защиты CR-U 51B RC-цепь, 6..24В [AC], к розеткам CR-U ABB / 1SVR405663R0000
378,02  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-U 61 красный LED + диод (A1+ для DC), 6..24В [AC/DC], к розеткам CR-U ABB / 1SVR405664R0000
528,61  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-U 91 красный LED + диод (A1+ для DC), 110В [DC], 110..230В [AC], к розеткам CR-U ABB / 1SVR405664R0100
528,61  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-U 91V зеленый LED + диод (A1+ для DC), 110В [DC], 110..230В [AC], к розеткам CR-U ABB / 1SVR405664R1100
528,61  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-U 61CV зеленый LED + варистор (A1+ для DC), 6..24В [AC/DC], к розеткам CR-U ABB / 1SVR405665R1000
557,41  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль индикации и защиты CR-U 91CV зеленый LED + варистор (A1+ для DC), 110В [DC], 110..230В [AC], к розеткам CR-U ABB / 1SVR405665R1100
528,61  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль защиты CR-U 71 варистор, 24В [AC], к розеткам CR-U ABB / 1SVR405666R0000
445,04  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Модуль защиты CR-U 81 варистор, 230В [AC], к розеткам CR-U ABB / 1SVR405666R2000
445,04  RUB
Добавлен в документ
Подробнее К сравнению Аналоги Совместимые изделия
Показывать по:
Подробное описание класса/серии

Модули защиты и индикации

При каждом отключении индуктивной нагрузки (катушки реле или контактора) на её клеммах появляется перенапряжение. Это перенапряжение может достигать нескольких тысяч вольт при частоте несколько МГц. Перенапряжение может вызывать сбои в работе блоков автоматики, имеющих в своём составе электронные устройства.
Модули защиты обеспечивают уменьшение величины коммутационного перенапряжения и, соответственно, ограничение энергии помех до уровня, не оказывающего возмущающее воздействие на катушки и соседнюю аппаратуру.

Модули защиты позволяют избежать:

  • проблем с электромагнитной совместимостью;
  • ухудшения качества материала контактов;
  • разрушения изоляции из-за перенапряжения;
  • разрушения электронных компонентов.

В модули защиты очень часто встраивают светодиоды для визуальной индикации срабатывания реле.

Для модулей, работающих с катушками постоянного тока также важна полярность их подключения. Тип полярности у них обозначается следующим образом:

  • A1+ - модуль предназначен для катушки, у которой плюс подается на клемму А1 - это стандартная полярность
  • A2+ - модуль предназначен для катушки, у которой плюс подается на клемму А2 - это нестандартная полярность

Основные типы защитных модулей:

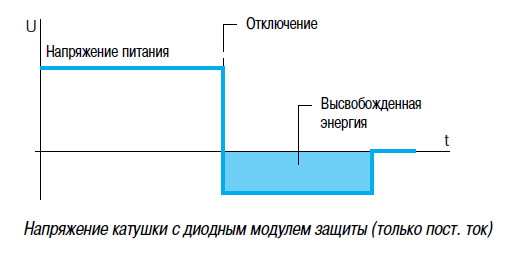

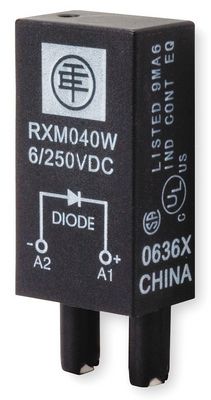

Диодный модуль защиты (со светодиодом или без него)

Диодный модуль защиты Диодный модуль защиты

Преимущества:

  • накопление энергии, обеспечивающей циркуляцию тока в том же направлении;
  • отсутствие какого-либо перенапряжения на клеммах катушки;
  • невысокая стоимость.

Недостатки:

  • увеличение в 3-4 раза времени отпускания реле;
  • отсутствие защиты полярности;
  • обесточивание реле.

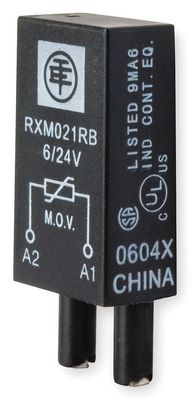

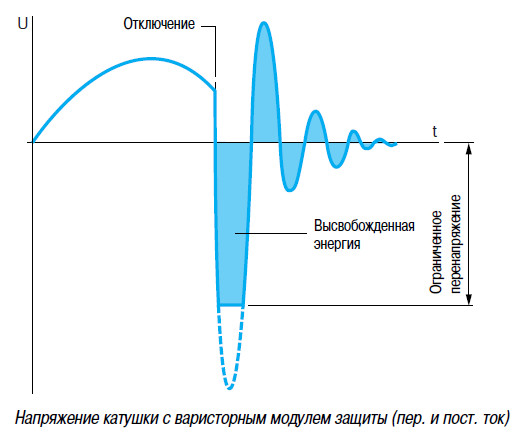

Варисторный модуль защиты (со светодиодом или без него)

Резистино-емкостной модуль защиты Варисторный модуль защиты

Преимущества:

  • возможность использования с переменным и постоянным током;
  • пиковое ограничение перенапряжения примерно до 2 Un;
  • незначительное влияние на время отпускания реле.

Недостатки:

  • не изменяется собственная частота колебаний катушки;
  • ограниченная частота коммутаций.

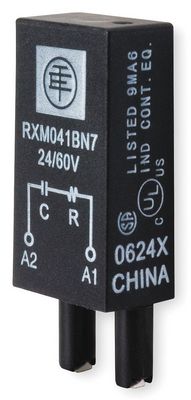

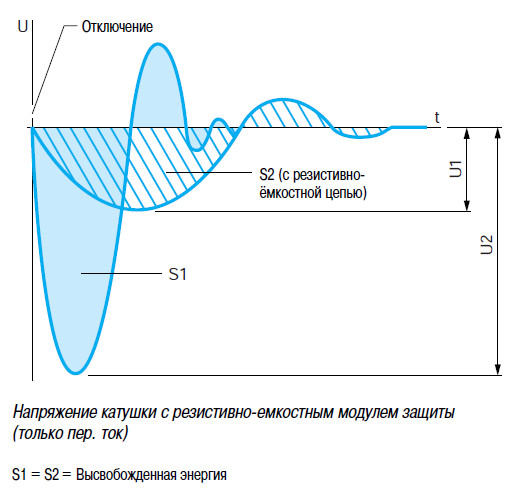

Резистивно-емкостный модуль защиты (RC-цепь)



Варисторный модуль защиты Резистивно-емкостной модуль защиты

Преимущества:

  • частота колебаний сокращена примерно до 150 Гц;
  • пиковое ограничение перенапряжения до 3 Un;
  • незначительное влияние на время отпускания реле.

Недостатки:

  • нет защиты низкого напряжения
