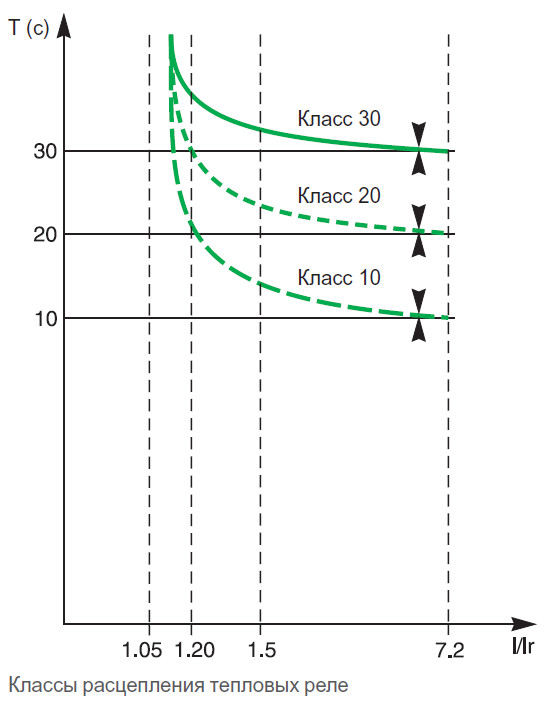

В соответствии с МЭК 60947-4-1 существуют 4 класса срабатывания теплового реле: 10 А, 10, 20 и 30 (максимальное время срабатывания при 7,2 Ir). Чаще всего применяются классы 10 и 10 А. Классы 20 и 30 предназначены для тяжелых условий пуска двигателей. Таблица и график могут быть использованы для выбора теплового реле в зависимости от времени пуска двигателя.
Класс
1,05Ir
1,2Ir
1,5Ir
7,2Ir
10A
t > 2 ч
t < 2 ч
t < 2 мин
2 ≤ t ≤ 10 с
10
t > 2 ч
t < 2 ч
t < 4 мин
4 ≤ t ≤ 10 с
20
t > 2 ч
t < 2 ч
t < 8 мин
6 ≤ t ≤ 20 с
30
t > 2 ч
t < 2 ч
t < 12 мин
9 ≤ t ≤ 30 с
