По шкале прибора можно определить диапазон показаний и диапазон измерений используемого прибора.

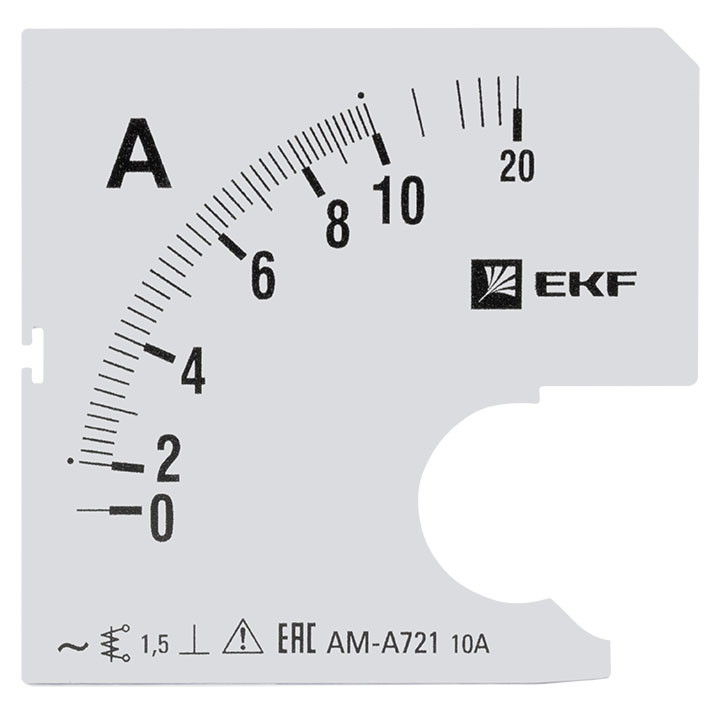

Диапазон показаний прибора - это область значений шкалы, ограниченная начальным и конечным значениями шкалы [на рисунке в примере это 0 - 20 А].
Диапазон измерений прибора - это область значений измеряемой величины, для которой нормированы допускаемые погрешности прибора [на рисунке в примере это 2 - 10 А].
При равномерной шкале диапазон измерений и диапазон показаний прибора обычно совпадают.
При неравномерной шкале диапазон измерений всегда меньше диапазона показаний - эти диапазоны не совпадают. Поэтому на шкале такого прибора выделяют диапазон измерений и ставят точку на шкале в начале диапазона измерений (●) и конце диапазона (●), если он не совпадает с конечным значением шкалы.
Наименьшее значение диапазона измерений называют - нижний предел измерений [в примере 2 A].
Наибольшее значение диапазона измерений называют - верхний предел измерений [в примере 10 A], а иногда просто - предел измерений.
